EtherCATちび丸くん ECCBP(端子台)

リーフレット(データシート) マニュアル ESIファイル
CAD
  ・ 脱着可能なコネクタ機能を持った小型の(プッシュイン式/ねじ止め式)端子台を
  採用した超小型デジタル入出力ユニット
  NPN対応とPNP対応をご用意
・ チャタリング防止のためフィルタ機能の設定が可能
・ 出力ユニットは通信エラー時のデータ保持/リセットが選択可能
・ 入出力の配線にはドライバー以外の工具が不要
    しかも、コネクタ機能により 脱着可能でメンテナンス性も抜群



名  称 型  式(※ □はバージョンを表します) 備  考
リニューアル版 旧製品

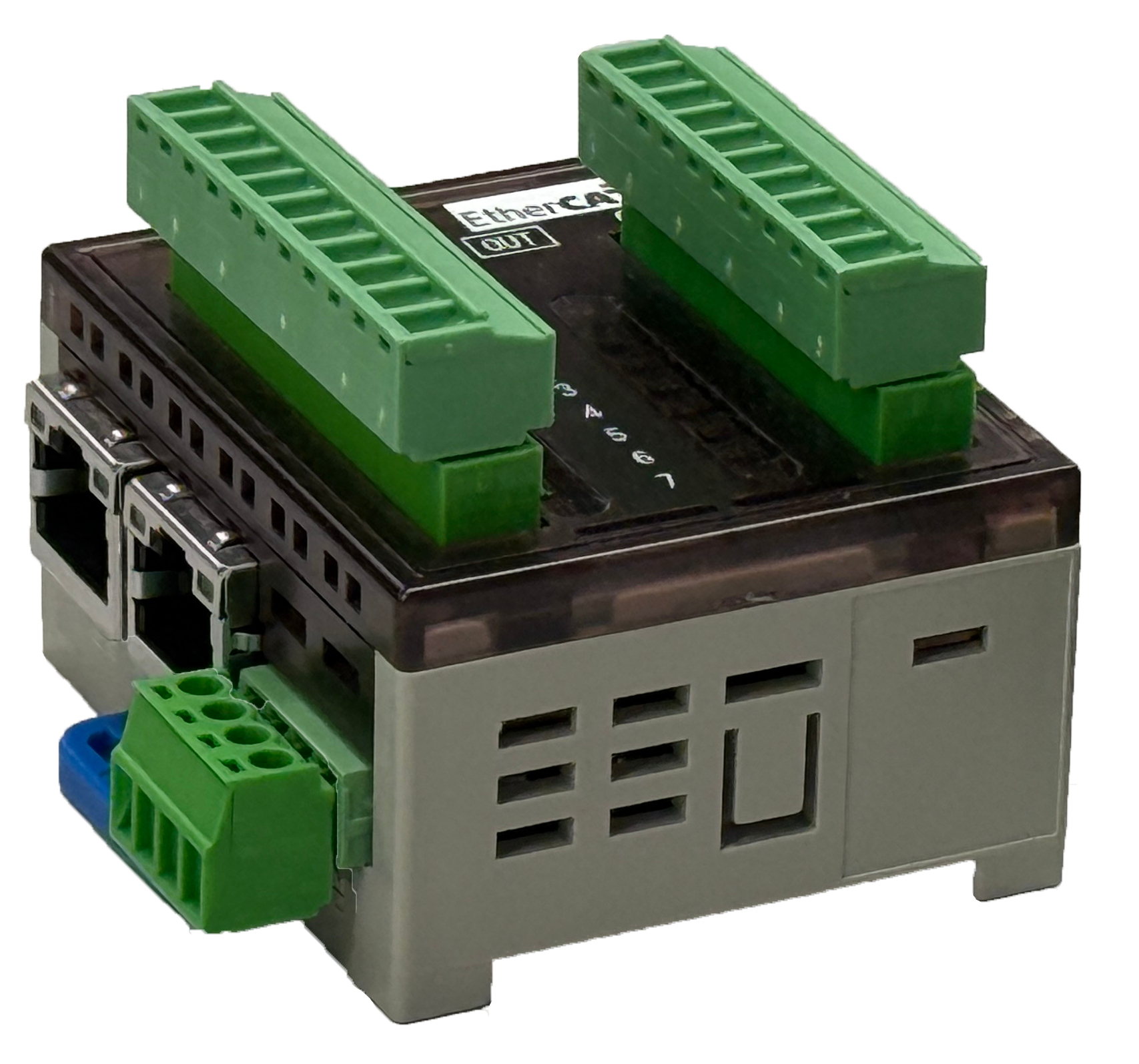

ちび丸くん ねじ止め式端子台 16点入力(NPN) ECCBPF0N-□-CEC ECCBPF0N-□
ちび丸くん ねじ止め式端子台 16点入力(PNP) ECCBPF0P-□-CEC ECCBPF0P-□
ちび丸くん ねじ止め式端子台 16点出力(NPN) ECCBP0FN-□-CEC ECCBP0FN-□
ちび丸くん ねじ止め式端子台 16点出力(PNP) ECCBP0FP-□-CEC ECCBP0FP-□
ちび丸くん ねじ止め式端子台 8/8点入出力(NPN) ECCBP88N-□-CEC ECCBP88N-□
ちび丸くん ねじ止め式端子台 8/8点入出力(PNP) ECCBP88P-□-CEC ECCBP88P-□

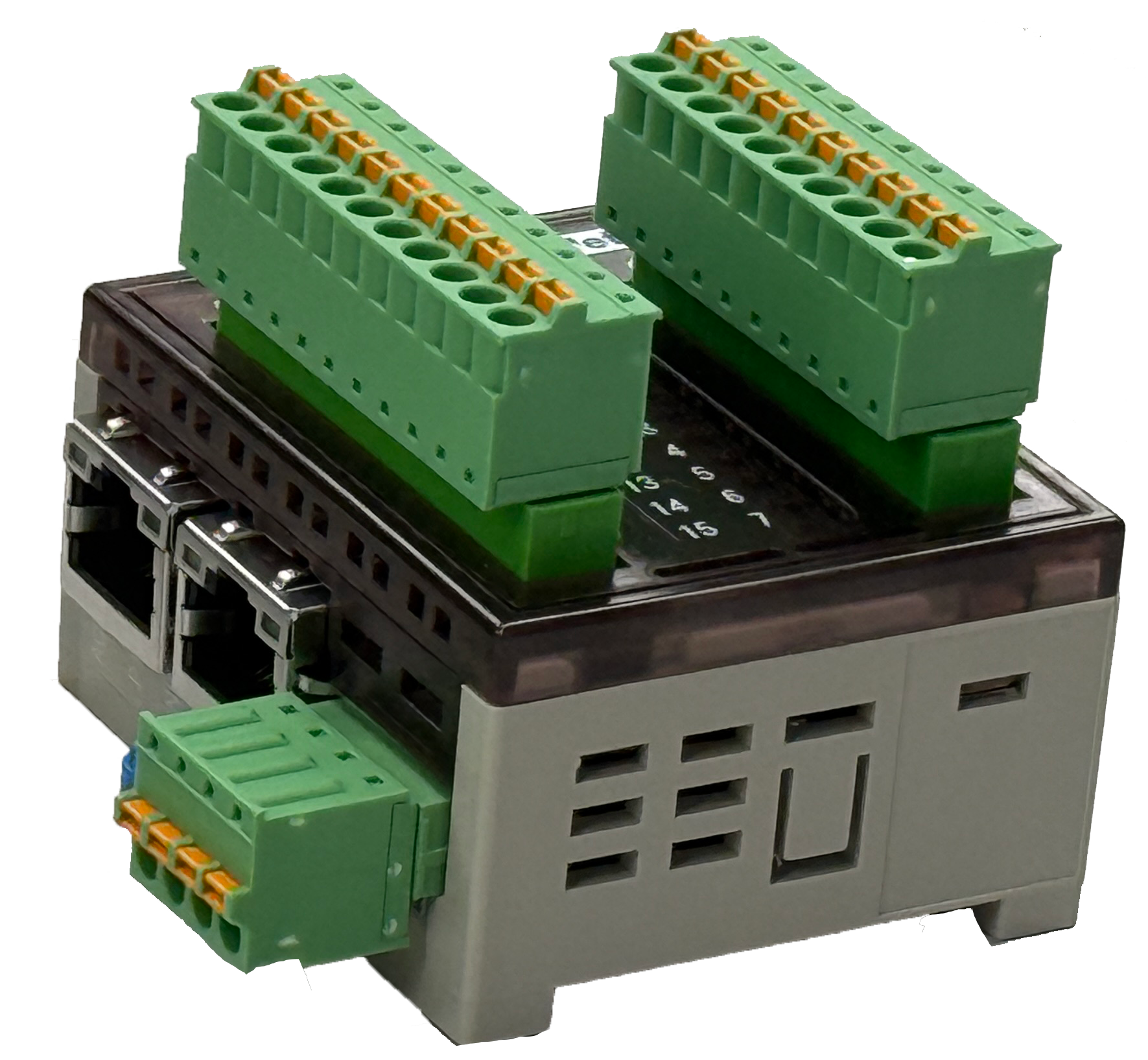

ちび丸くん プッシュイン式端子台 16点入力(NPN) ECCBPF0N-□-CEC
ちび丸くん プッシュイン式端子台 16点入力(PNP) ECCBPF0P-□-CEC
ちび丸くん プッシュイン式端子台 16点出力(NPN) ECCBP0FN-□-CEC
ちび丸くん プッシュイン式端子台 16点出力(PNP) ECCBP0FP-□-CEC
ちび丸くん プッシュイン式端子台 8/8点入出力(NPN) ECCBP88N-□-CEC
ちび丸くん プッシュイン式端子台 8/8点入出力(PNP) ECCBP88P-□-CEC

● リニューアル版はバージョン「1」以降、旧製品はバージョン「0」となります。

※ 本ページの記載内容は 改良のため予告なく変更する場合があります。

^
