・ A-Link ( HLS ) のスレーブ局として小型化と形状の統一化を図ったシリーズ ・ 各種デジタル入出力ユニットをラインアップ ・ 高い伝送ライン信頼性。パルストランスにより通信ラインとユニット間を絶縁しています。 |
| 仕 様 ■ | 外形寸法 ■ |
| 名 称 | 現行製品型式 | 旧製品型式 | 備考 | |
| e-CONコネクタ DC入力 トランジスタ出力 |
ちび丸くん e-CONコネクタ 8点入力(NPN)モジュラ | ALCEP80NM-0 | ACEP80M-0 | |
| ちび丸くん e-CONコネクタ 8点出力(NPN)モジュラ | ALCEP08NM-0 | ACEP08M-0 | ||
| ちび丸くん e-CONコネクタ 4/4点入出力(NPN)モジュラ | ALCEP44NM-0 | ACEP44M-0 | ||
| MILコネクタ DC入力 トランジスタ出力 |
ちび丸くん MILコネクタ 16点入力(NPN)モジュラ | ALCMPF0NM-0 | ACMPF0M-0 | |
| ちび丸くん MILコネクタ 16点出力(NPN)モジュラ | ALCMP0FNM-0 | ACMP0FM-0 | ||
| ちび丸くん MILコネクタ 8/8点入出力(NPN)モジュラ | ALCMP88NM-0 | ACMP88M-0 | ||
| 端子台コネクタ DC入力 トランジスタ出力 |
ちび丸くん 端子台 16点入力(NPN)モジュラ | ALCBPF0NM-0 | ACBPF0M-0 | |
| ちび丸くん 端子台 16点出力(NPN)モジュラ | ALCBP0FNM-0 | ACBP0FM-0 | ||
| ちび丸くん 端子台 8/8点入出力(NPN)モジュラ | ALCBP88NM-0 | ACBP88M-0 | ||
| 端子台コネクタ リレー出力 |
ちび丸くん リレー 4点出力モジュラ | －－－ | ACBY04M-0 | |
| e-CONコネクタ アナログ入力出力 |
ちび丸くん アナログ 4CH入力モジュラ | ALCEA40M-0 | ACEA40M-V0（電圧） | ※互換製品ではありません。現行製品は電圧・電流兼用となり、通信も異なります。 旧製品は4ch/2chを1IDで順番に送受信。 現行製品は4ch各ID独立して送受信。 |
| ACEA40M-I0（電流） | ||||
| ちび丸くん アナログ 4CH出力モジュラ | ALCEA04M-0 | ACEA02M-V0（電圧） | ||
| ACEA02M-I0（電流） |
仕様と型式
各製品の仕様・外形寸法については、各製品マニュアルを参照してください。
| 型 式 | 品 名 | 通信 モード |
通信速 (Mbps) |
通信 コネクタ |
点数 | 備 考 | |||||||
| FD | HD | 3 | 6 | 12 | M | T | IN | OUT | |||||
| ＡＬＣ シリーズ |
e-CONコネクタ DC入力 トランジスタ出力 |
ALCEP80NM-0 | ちび丸くん e-CONコネクタ 8点入力(NPN)モジュラ | ○ | ○ | ○ | ○ | ○ | 8 | e-CONコネクタ | |||
| ALCEP08NM-0 | ちび丸くん e-CONコネクタ 8点出力(NPN)モジュラ | ○ | ○ | ○ | ○ | ○ | 8 | ||||||
| ALCEP44NM-0 | ちび丸くん e-CONコネクタ 4/4点入出力(NPN)モジュラ | ○ | ○ | ○ | ○ | ○ | 4 | 4 | |||||
| MILコネクタ DC入力 トランジスタ出力 |
ALCMPF0NM-0 | ちび丸くん MILコネクタ 16点入力(NPN)モジュラ | ○ | ○ | ○ | ○ | ○ | 16 | MILコネクタ | ||||
| ALCMP0FNM-0 | ちび丸くん MILコネクタ 16点出力(NPN)モジュラ | ○ | ○ | ○ | ○ | ○ | 16 | ||||||
| ALCMP88NM-0 | ちび丸くん MILコネクタ 8/8点入出力(NPN)モジュラ | ○ | ○ | ○ | ○ | ○ | 8 | 8 | |||||
| 端子台コネクタ DC入力 トランジスタ出力 |
ALCBPF0NM-0 | ちび丸くん 端子台 16点入力(NPN)モジュラ | ○ | ○ | ○ | ○ | ○ | 16 | 端子台コネクタ | ||||
| ALCBP0FNM-0 | ちび丸くん 端子台 16点出力(NPN)モジュラ | ○ | ○ | ○ | ○ | ○ | 16 | ||||||
| ALCBP88NM-0 | ちび丸くん 端子台 8/8点入出力(NPN)モジュラ | ○ | ○ | ○ | ○ | ○ | 8 | 8 | |||||
| e-CONコネクタ アナログ入力出力 |
ALCEA40M-0 | ちび丸くん アナログ 4CH入力モジュラ | ○ | ○ | ○ | ○ | ○ | 4 | e-CONコネクタ | ||||
| ALCEA04M-0 | ちび丸くん アナログ 4CH出力モジュラ | ○ | ○ | ○ | ○ | ○ | 4 | ||||||
外形寸法

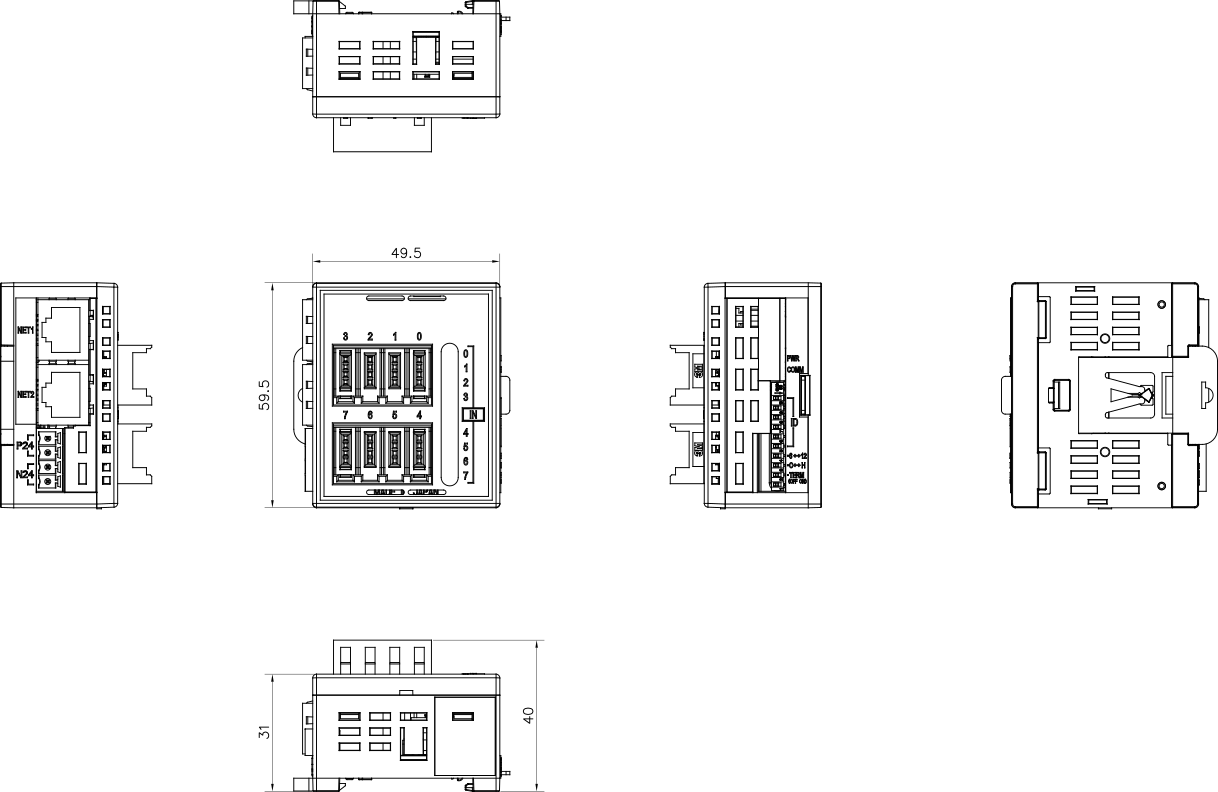

● ALCEP**NM-*

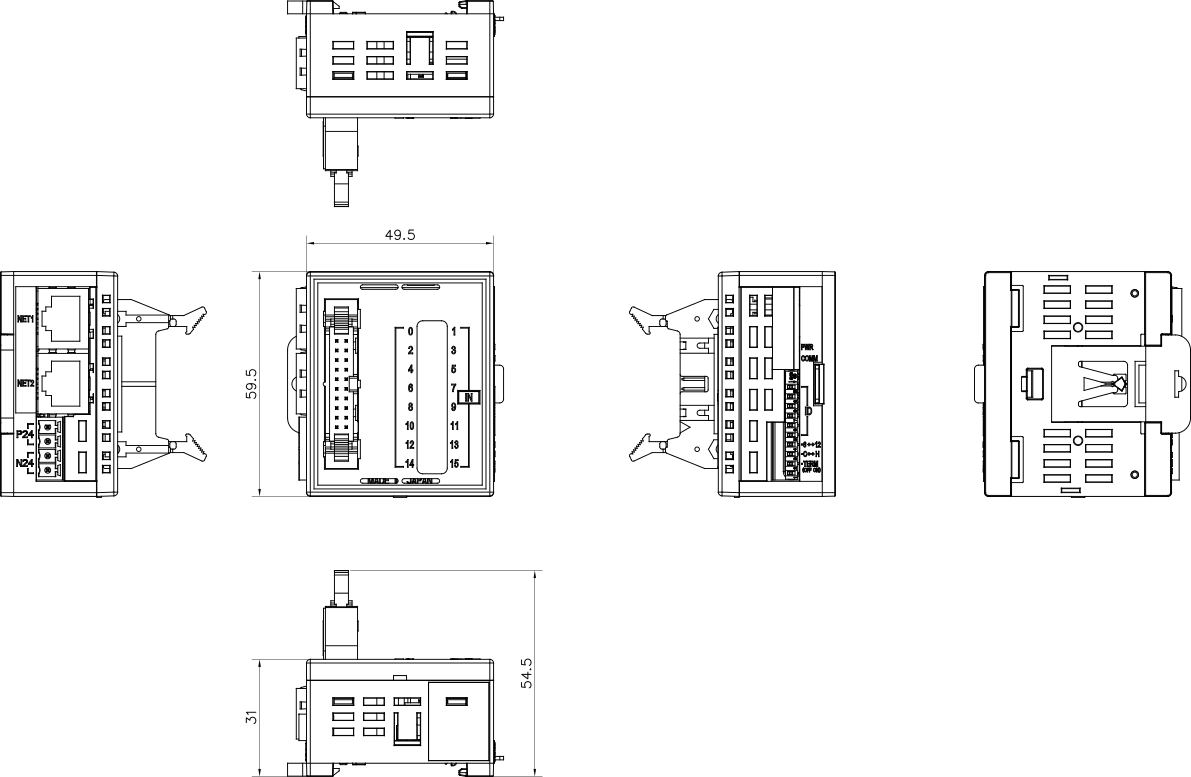

● ALCMP**NM-*

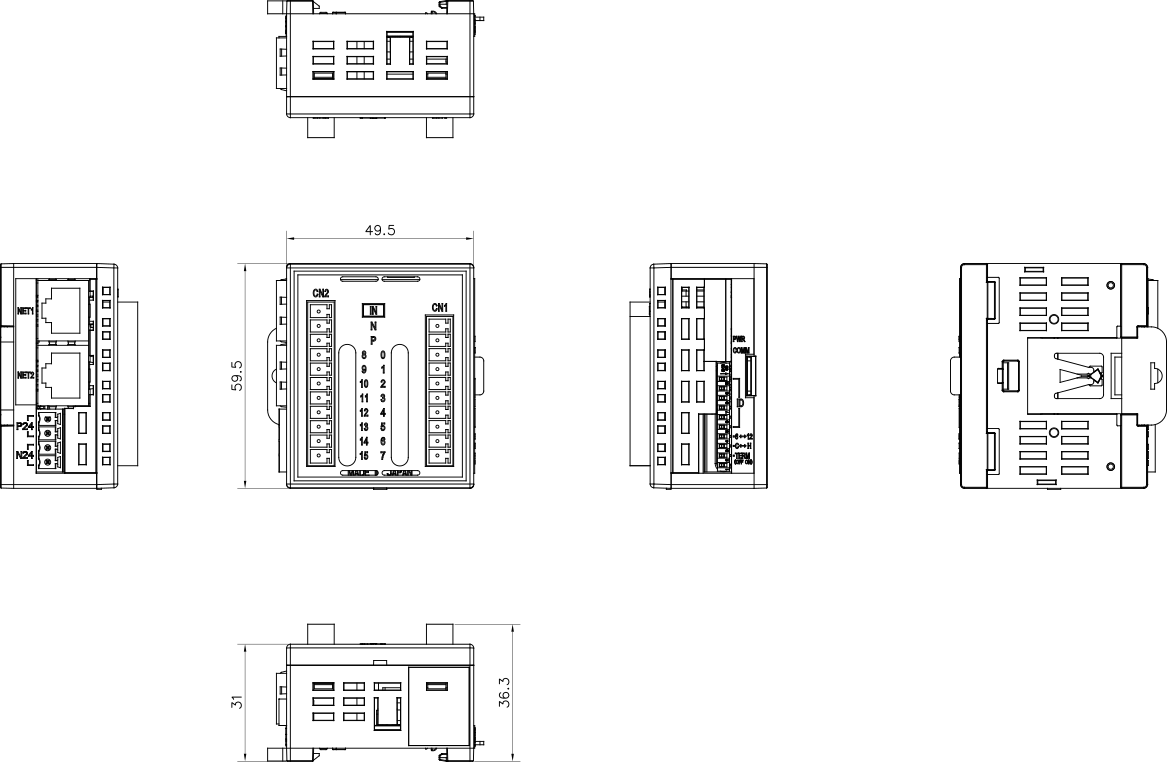

● ALCBP**NM-*
単位(ｍｍ)
※ 記載内容は改良のため予告なく変更する場合があります。
