Windows11対応製品！ ● 無線LAN（オプション） ● LTE通信（オプション） ● UPS（無停電電源）を搭載（オプション） ● Intel® Atom™ Amston Lake x7433RE（1.5～3.4GHz Quad Core 9W）を搭載 ● Windows11 IoT Enterprise / Linux Algonomix搭載 ● 7インチ液晶搭載 |

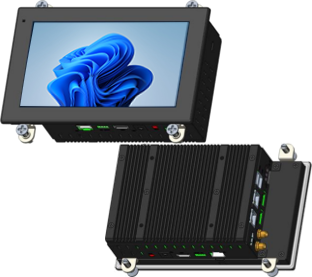

※画像はイメージです。
| 仕 様 ■ | 外形寸法 ■ | 注文型式 ■ |
仕 様
| 製品型式 | NPL4D-070BN | NPL4D-070BS | ||
| OS | Windows 11 IoT Enterprise LTSC 2024 64bit | |||
| CPU | Intel® Atom™ x7433RE（1.5GHz～3.4GHz Quad Core TDP9W） | |||
| メモリ | DDR5-4800 SO-DIMM 8GByte / 16GByte から選択可能 | |||
| BIOS | Phoenix BIOS | |||
| メインストレージ | M.2 2242 Key B-M SATA SSD 3DTLC 128GByte / 3DTLC 256GByte / 3DTLC 512GByte / pSLC 40GByte / pSLC 80GByte / pSLC 160GByte から選択可能 |
|||
| サブストレージ | M.2 2242 Key M SATA SSD 空きスロットを1スロット搭載 カスタムで選択可能（別売品） | |||
| UPS（オプション） | リン酸鉄リチウムイオン電池 バックアップ時間5分 充電電力7.2W（※製品本体の消費電力に別途加算） | |||
| バックアップ電池 | BR系円筒型リチウム電池（寿命10年以上） | |||
| LCD | サイズ | 7インチワイド | ||
| 駆動方式 | TFT方式 | |||
| 最大表示色 | 1677万色 | |||
| 輝度（※1） | 標準 | 400cd/㎡ | ||
| 最大 | 500cd/㎡ | |||
| 解像度［ドット］ | WSVGA（1024×600） | |||
| タッチパネル | 検出方式 | 4線式抵抗膜マルチタッチ | 静電容量方式マルチタッチ | |
| タッチ点数 | 2点 | 10点 | ||
| 耐久性 | 1000万回以上 | – | ||
| USB（※2） | USB3.2 Gen1 2ポート、USB2.0 1ポート | |||
| HDMI | HDMI×1ch 最大4096ドット×2160ドット（4K) HDCP2.3対応 | |||
| 有線LAN | IEEE802.3ab（1000Base-T）/ IEEE802.3u（100Base-TX）/ IEEE802.3i（10Base-T）×2ch | |||
| 無線LAN（オプション） | IEEE802.11a/b/g/n/ac | |||
| LTE（オプション）（※3）（※4） | LTE FDD Cat1 LTE （ドコモ回線） | |||
| 汎用入出力 | 入力6点/出力4点（ソフト設定によりIN0はリセット、IN1は割込入力、DIPスイッチ設定によりIN2は外部POWERスイッチとして使用可能） | |||
| シリアルインタフェース | RS-232C（制御信号無し）を2ポート搭載（e-CON 4pin コネクタ）（1200～115200bps） | |||
| RAS機能 | ウォッチドッグタイマ、温度監視機能、S.M.A.R.T.読出し、停電検出 高性能RTC（Wake on RTC対応、±10秒/月（※5））、バックアップ電池低下検出 |
|||
| 電源 | 定格電圧 | DC12～24V | ||
| 電圧許容範囲 | DC10.8～26.4V | |||
| 消費電力（※6） | 28W 以下 | |||
| ステータスLED（POWER） | ブルー | |||
| 供給電流 | USB | 1ポート | USB2.0 最大500mA（2.5W） / USB3.2 最大900mA（4.5W） | |
| トータル | 最大2.3A(11.5W) | |||
| 物理的環境 | 使用周囲温度 | 0～50℃ | ||
| 保存周囲温度 （バッテリ容量減少率80%以下） |
-20～60℃ (保管期間730日以内) |
|||
| 使用周囲湿度 | 10～90％RH（結露無きこと） | |||
| 保存周囲湿度 | 10～90％RH（結露無きこと） | |||
| 電気的条件 | 耐インパルスノイズ（電源間）（※7） | ノイズ電圧±1kV､ノイズ幅1μs､立上がり1ns､繰返し周波数16ms（ノイズシミュレータによる） | ||
| ファーストトランジェントバースト（※7） | IEC61000-4-4（レベル3） ±2kV | |||
| 耐静電気放電（※7） | IEC61000-4-2（レベル3） ±6kV（接触放電法） ±8kV（気中放電法） | |||
| 設置条件 | 接地 | 機能接地：第三種接地（D種接地） | ||
| 構造 | 保護構造 ： フロントパネルIP65 / 形状 ： 一体型 / 取付方法 ： パネル埋込み取付・VESA取付（75×75） | |||
| 冷却方法 | 自然空冷（取付方法指示による） | |||
| 外形寸法（※8） | 192×120×61 | |||
| パネルカット寸法（※9） | 183×111 | |||
| 質量 | 約1.1㎏ | |||
| （※1）輝度はLCD単体での数値です。実際の輝度はタッチパネルを通すため、記載の80％程度となります。出荷時は液晶の寿命を考慮して輝度設定を65％にしています。（※2）全てのUSB機器の正常動作を保証するものではありません。（※3）通信サービスを利用される場合はSIMカードが別途必要です。（※4）全ての通信事業者との接続を保証するものではありません。株式会社NTTドコモの通信網用SIM（弊社別売品）のみ接続を確認しています。（※5）保証値ではありません。（※6）UPS（オプション）充電電力7.2Wを除き、USB機器、汎用入出力は未接続の数値です。（※7）USBは対象外です。（※8）突起部及び取付金具は含みません。（W）×（H）×（D）表記（単位：mm）（※9）許容差は+0.5/-0mmです。（W）×（H）表記（単位：mm） | ||||
外形寸法
●NPL4D-070BN・NPL4D-070BS ※イメージ図
単位（mm)
注文型式
| Ｎ | Ｐ | Ｌ | ４ | D | － | 0 | 7 | 0 | B | － | － | － | C | E | F | |||||||||||
| ① | ② | ② | ③ | ④ | ⑤ | ⑤ | ⑤ | ⑥ | ⑥ | ⑦ | ⑦ | ⑦ |
| ①タッチパネル | ||
| Ｎ：高感度抵抗膜方式マルチタッチパネル | ||
| Ｓ：静電容量方式マルチタッチパネル | ||
| ②OS | ||
| ２６：Windows11 IoT Enterprise LTSC 2024 | ||
| Ｌ６：Linux Algonomix | ||
| ③UPS | ||
| ０： 無し | ||
| Ｕ： UPS搭載 | ||
| ④出荷時オプション | ||
| ０： 無し | ||
| １： 無線LAN | ||
| ２： LTE | ||
| ⑤メインストレージ | ||
| P11： M.2 2242 Key B SATA SSD 3DTLC 128GByte | ||
| P12： M.2 2242 Key B SATA SSD 3DTLC 256GByte | ||
| P13： M.2 2242 Key B SATA SSD 3DTLC 512GByte | ||
| P16： M.2 2242 Key B SATA SSD pSLC 40GByte | ||
| P17： M.2 2242 Key B SATA SSD pSLC 80GByte | ||
| P18： M.2 2242 Key B SATA SSD pSLC 160GByte | ||
| ⑥メインメモリ | ||
| 08： DDR5 SO-DIMM 08GByte 16： DDR5 SO-DIMM 16GByte |
||
| ⑦CEマーキング適合 | ||
| ＣＥＦ： CEマーキング適合品（CEマーキング適合品の場合） | ||
| ※ CEマーキング適合品として使用する場合は、「④出荷時オプション」は搭載できません。 無線LAN ・LTE搭載時は適合外となり、「⑦CEマーキング適合」の「-CEF」は不要です。 |
||
※ 本ページの記載内容は改良のため予告なく変更する場合があります。
