Windows11対応製品！ ・ 無線LAN または LTE通信（オプション） ・ UPS（無停電電源）（オプション） ・ Intel® Atom™ Amston Lake x7433RE（1.5GHz～3.4GHz Quad Core 9W）搭載 ・ Windows11 IoT Enterprise / Linux Algonomix搭載 ・ HDMI出力を1ch搭載 ・ 外部音声出力用3.5mmステレオミニジャックを搭載 アンプ付きスピーカを接続可能 ・ 有線LAN（1000Base-T/100Base-TX/10Base-T）を3ch搭載 ・ USB2.0を2ポート、USB3.2を2ポート、USB3.2 Type-Cを1ポート搭載 |

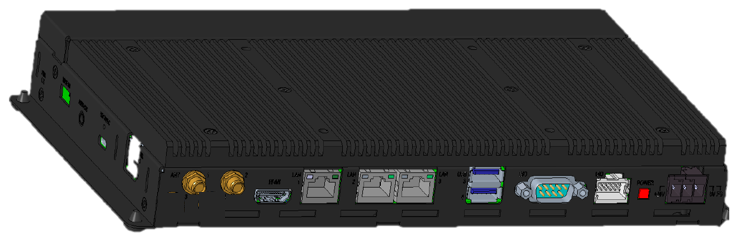

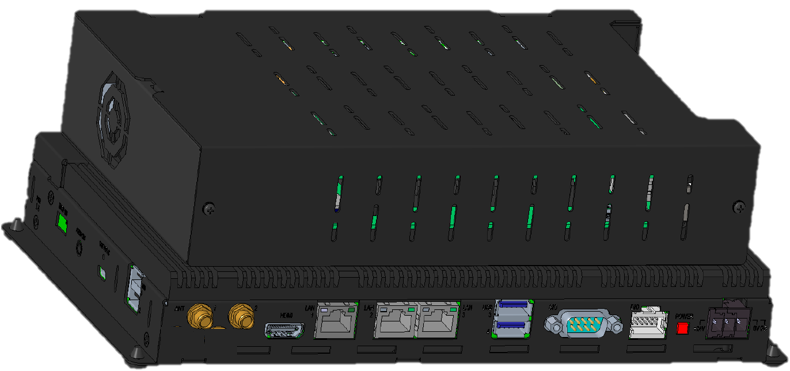

※画像はイメージです。
| 仕 様 ■ | 外形寸法 ■ | 注文型式 ■ |
仕 様
| 製品型式 | EC4D-100BT | |||||||||
| OS | Windows11 IoT Enterprise LTSC 2024 64bit | |||||||||
| CPU | Intel® Atom™ x7433RE（1.5GHz～3.4GHz Quad Core TDP9W） | |||||||||
| メモリ | DDR5-4800 SO-DIMM 8GByte / 16GByte から選択可能 | |||||||||
| BIOS | Phoenix BIOS | |||||||||
| メインストレージ | M.2 2242 Key B-M SATA SSD 3DTLC 128GByte / 3DTLC 256GByte / 3DTLC 512GByte / pSLC 40GByte / pSLC 80GByte / pSLC 160GByte から選択可能 |
|||||||||
| サブストレージ | M.2 2242 Key B SATA SSD 空きスロット 選択可能（別売品） | |||||||||
| UPS（オプション） | リン酸鉄リチウムイオン電池 バックアップ時間5分 充電電力7.2W（※製品本体の消費電力に別途加算） | |||||||||
| バックアップ電池 | BR系円筒型リチウム電池（寿命10年以上） | |||||||||
| 映像出力 | HDMI×1ch、USB Type-C×1ch 最大4096ドット×2160ドット（4K） HDCP2.2対応 | |||||||||
| オーディオ | 外部音声出力用3.5mmステレオミニジャック、4極（CITA）マイク | |||||||||
| USB（※2） | USB3.2 Gen1 2ポート、USB2.0 2ポート、USB Type-C 1ポート（3.2/2.0対応） | |||||||||
| 有線LAN | IEEE802.3ab（1000Base-T）/ IEEE802.3u（100Base-TX）/ IEEE802.3i（10Base-T）×3ch | |||||||||
| 無線LAN（オプション） | IEEE802.11a/b/g/n/ac | |||||||||
| LTE（オプション）（※3）（※4） | LTE FDD Cat1 LTE （ドコモ回線） | |||||||||
| PCI Express 拡張スロット（オプション） | PCI Express x1 2スロット 供給電力は25W（12V/2.1A, 3.3V/3A） 2スロット合計が25W以下であること |
|||||||||
| 汎用入出力 | 入力6点/出力4点（ソフト設定によりIN0はリセット、IN1は割込入力、DIPスイッチ設定によりIN2は外部POWERスイッチとして使用可能） | |||||||||
| シリアルインタフェース | RS-232C/422/485切換 D-Sub9ピン×1ch （RS-232Cのみ制御信号RTS/CTSあり） （1200～115200bps） | |||||||||
| RAS機能 | ウォッチドッグタイマ、温度監視機能、S.M.A.R.T.読出し、停電検出 高性能RTC（Wake on RTC対応、±10秒/月（※5））、バックアップ電池低下検出 |
|||||||||
| 電源 | 定格電圧 | DC24V | ||||||||
| 電圧許容範囲 | DC20.4～26.4V | |||||||||
| 消費電力（※6） | 24W 以下 | |||||||||
| ステータスLED（POWER） | オレンジ | |||||||||
| 供給電流 | USB | 1ポート | USB2.0 最大500mA（2.5W） / USB3.2 最大900mA（4.5W） / USB Type-C 最大1.5A（7.5W） | |||||||
| トータル | 最大2.3A（11.5W） | |||||||||
| 物理的環境 | 使用周囲温度 | 0～50℃ | ||||||||
| 保存周囲温度 （バッテリ容量減少率80%以下） |
-20～60℃ （保管期間730日以内） |
|||||||||
| 使用周囲湿度 | 10～90％RH（結露無きこと） | |||||||||
| 保存周囲湿度 | 10～90％RH（結露無きこと） | |||||||||
| 電気的条件 | 耐インパルスノイズ（電源間）（※7） （ノイズシミュレータによる） |
ノイズ電圧±1kV､ノイズ幅1μs､立上がり1ns､繰返し周波数16ms | ||||||||
| ファーストトランジェントバースト（※7） | IEC61000-4-4（レベル3） ±2kV | |||||||||
| 耐静電気放電（※7） | IEC61000-4-2（レベル3）±6kV（接触放電法）±8kV（気中放電法） | |||||||||
| 絶縁抵抗 | 充電部端子とI/O一括⇔FG間 DC500V絶縁抵抗計にて10MΩ以上 | |||||||||
| 耐電圧 | 充電部端子とI/O一括⇔FG間 AC1000V 1分間 10mA以下 | |||||||||
| 設置条件 | 接地 | 機能接地：第三種接地（D種接地） | ||||||||
| 構造 | 形状：箱型 取付方法：据置き・壁面取付 | |||||||||
| 冷却方法（※8） | 自然空冷（取付方法指示による） | |||||||||
| 外形寸法（※9） | 272×162×41 (拡張スロット搭載時：272×162×90.6） |
|||||||||
| 質量 | 約2.0kg | |||||||||
| 拡張スロットオプション搭載時：約3.2kg | ||||||||||
| （※2）全てのUSB機器の正常動作を保証するものではありません。（※3）通信サービスを利用される場合はSIMカードが別途必要です。（※4）全ての通信事業者との接続を保証するものではありません。株式会社NTTドコモの通信網用SIM（弊社別売品）のみ接続を確認しています。（※5）保証値ではありません。（※6）UPS（オプション）充電電力7.2Wを除き、USB機器などの周辺機器は未接続の数値です。（※7）USBは対象外です。（※8）拡張スロットオプション選択時、冷却ファン搭載モデルとなるため強制空冷となります。（※9）突起部及び取付金具は含みません。（W）×（H）×（D）表記（単位：mm） | ||||||||||
外形寸法

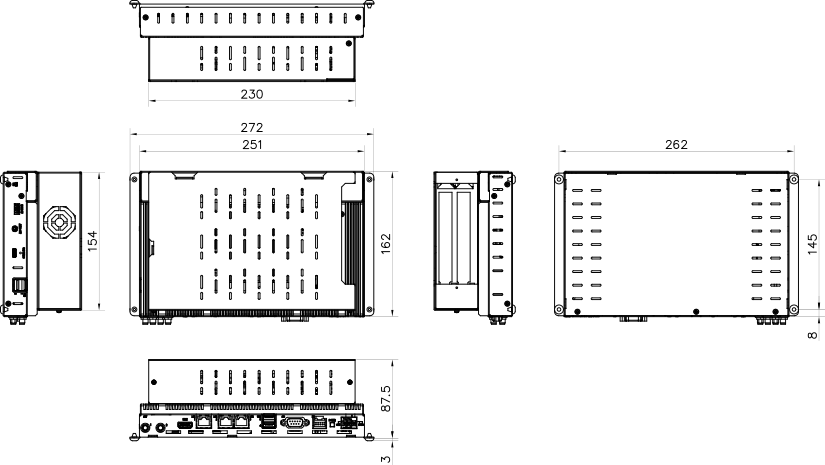

●EC4D-100BT （拡張スロット無）※イメージ図

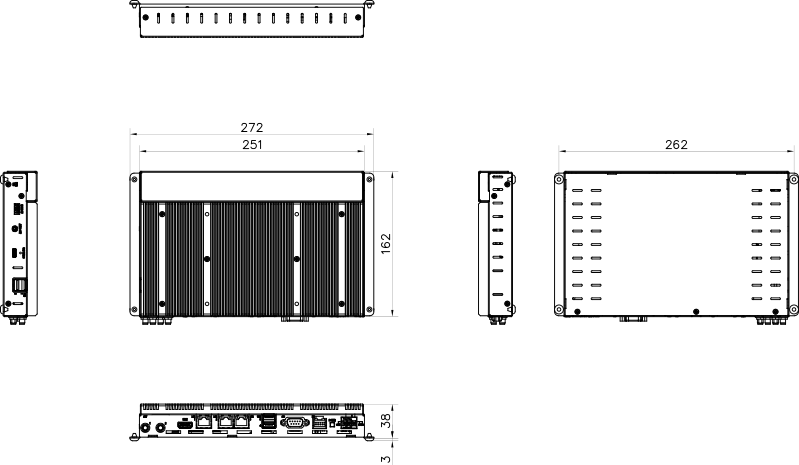

●EC4D-100BT （拡張スロットあり）※イメージ図
単位（mm)
注文型式
| Ｅ | Ｃ | ４ | D | － | １ | ０ | ０ | B | T | － | － | － | C | E | F | |||||||||
| ① | ① | ② | ③ | ④ | ④ | ④ | ⑤ | ⑤ | ⑥ | ⑥ | ⑥ |
| ①OS | ||
| ２６：Windows11 IoT Enterprise LTSC 2024 64bit | ||
| Ｌ６：Linux Algonomix | ||
| ②拡張スロット・UPS | ||
| ０： 無し | ||
| Ｚ： 拡張スロット有り | ||
| Ｕ： UPS搭載 | ||
| Ｖ： 拡張スロット+UPS搭載 | ||
| ③出荷時オプション | ||
| ０： 無し | ||
| １： 無線LAN | ||
| ２： LTE | ||
| ④メインストレージ | ||
| P11： M.2 2242 Key B SATA SSD 3DTLC 128GB | ||
| P12： M.2 2242 Key B SATA SSD 3DTLC 256GB | ||
| P13： M.2 2242 Key B SATA SSD 3DTLC 512GB | ||
| P16： M.2 2242 Key B SATA SSD pSLC 40GB | ||
| P17： M.2 2242 Key B SATA SSD pSLC 80GB | ||
| P18： M.2 2242 Key B SATA SSD pSLC 160GB | ||
| ⑤メインメモリ | ||
| 08： DDR5 SO-DIMM 8GByte 16： DDR5 SO-DIMM 16GByte |
||
| ⑥CEマーキング適合 | ||
| ＣＥＦ： CEマーキング適合品（CEマーキング適合品の場合） | ||
| ※ CEマーキング適合品として使用する場合は、「③出荷時オプション」は搭載できません。 無線LAN ・LTE搭載時は適合外となり、「⑥CEマーキング適合」の「-CEF」は不要です。 |
||
※ 本ページの記載内容は改良のため予告なく変更する場合があります。
